Un va-et-vient permet de commander un même luminaire depuis deux endroits. Ce montage convient notamment aux deux extrémités d’un couloir, au bas et en haut d’un escalier, ou près de la porte et du lit. Son fonctionnement repose sur deux interrupteurs reliés par deux fils navettes. La phase arrive sur le premier interrupteur, le retour lampe repart du second, tandis que le neutre et la terre rejoignent directement le point lumineux.
Lire le schéma d’un circuit va-et-vient sans confondre les fils
Le schéma électrique d’un va-et-vient montre le chemin possible du courant entre les deux interrupteurs et la lampe. Chaque mécanisme possède une borne commune, souvent marquée L ou P, ainsi que deux bornes destinées aux navettes, généralement repérées 1 et 2. Le marquage peut changer selon les fabricants. Consultez donc toujours la notice du mécanisme avant de raccorder un conducteur.
Quiz : Maîtriser le va-et-vient
| Conducteur | Rôle dans le montage | Cheminement | Couleurs souvent rencontrées |
|---|---|---|---|
| Phase | Alimente le circuit de commande | Du tableau électrique vers la borne L du premier interrupteur | Rouge, marron ou noir |
| Navette 1 | Crée un premier chemin entre les interrupteurs | De la borne 1 du premier interrupteur vers la borne 1 du second | Orange, violet, gris ou blanc |
| Navette 2 | Crée un second chemin entre les interrupteurs | De la borne 2 du premier interrupteur vers la borne 2 du second | Orange, violet, gris ou blanc |
| Retour lampe | Transporte la phase commandée vers l’éclairage | De la borne L du second interrupteur vers le point lumineux | Orange, violet ou autre couleur hors bleu et vert-jaune |
| Neutre | Assure le retour du courant dans le circuit | Directement du tableau vers le luminaire | Bleu |
| Terre | Protège les masses métalliques | Directement du tableau vers le luminaire | Vert-jaune |
Les couleurs donnent des indications, mais elles ne suffisent pas pour identifier un fil, surtout dans une installation ancienne ou modifiée. Le bleu est réservé au neutre et le vert-jaune au conducteur de protection. Pour les autres couleurs, un repérage précis et un contrôle adapté restent nécessaires.
Le chemin électrique à respecter entre les deux interrupteurs
Phase, navettes et retour lampe : le raccordement de principe
Le premier interrupteur reçoit la phase sur sa borne commune L. Ses deux autres bornes sont reliées aux deux bornes navettes du second interrupteur. La borne commune L de ce second mécanisme envoie ensuite le retour lampe vers le luminaire. Le neutre et la terre ne passent pas par les interrupteurs. Ils sont raccordés directement au point lumineux, dans un boîtier DCL, une boîte de dérivation ou au niveau du luminaire selon la configuration.
- Le disjoncteur d’éclairage protège le circuit au tableau.
- La phase arrive sur la borne commune du premier va-et-vient.
- Deux navettes relient les bornes 1 et 2 des deux mécanismes.
- La borne commune du second va-et-vient repart vers la lampe.
- Le neutre et la terre rejoignent directement le point lumineux.
Les deux interrupteurs ne commandent donc pas chacun une lampe distincte. Ils sélectionnent ensemble l’un des deux chemins formés par les navettes. Lorsque les deux mécanismes établissent une continuité, la phase commandée atteint l’éclairage. Lorsqu’ils sélectionnent des chemins différents, le circuit est ouvert et la lampe s’éteint.

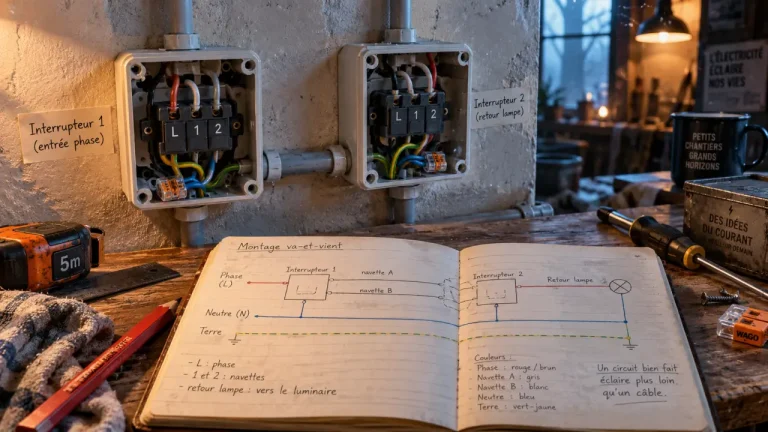

Une image utile : penser le câblage comme un tableau d’ardoise
Avant de démonter un appareillage existant, dessinez le trajet réel des fils sur une ardoise, un carnet ou une étiquette, puis photographiez chaque boîte ouverte. Cette précaution évite une erreur fréquente : se fier à la couleur d’un conducteur alors que l’ancien câblage l’utilise pour une autre fonction. Notez « arrivée phase », « navette A », « navette B » et « départ lampe » près de chaque fil. Vous conserverez ainsi la logique du circuit, même si les conducteurs sont courts, poussiéreux ou de teintes proches.
Réaliser ou remplacer un va-et-vient en sécurité
Une intervention sur un circuit électrique demande une méthode stricte. La référence à la NF C 15-100 rappelle l’importance d’un circuit d’éclairage correctement protégé, de conducteurs adaptés et de connexions soignées. La section couramment utilisée pour l’éclairage est de 1,5 mm². Pour un montage encastré, une boîte d’encastrement de 40 à 50 mm de profondeur laisse généralement davantage de place pour les connexions.
Les vérifications à faire avant tout raccordement
- Coupez le disjoncteur correspondant au circuit d’éclairage, et pas seulement l’interrupteur mural.
- Vérifiez l’absence de tension avec un appareil de mesure approprié avant de toucher aux conducteurs.
- Repérez les fils et photographiez le câblage avant de débrancher l’ancien mécanisme.
- Contrôlez les marquages L, 1 et 2 sur les nouveaux interrupteurs.
- Utilisez des outils isolés, une pince à dénuder et des connecteurs adaptés à la section des fils.
Raccordez la phase sur L du premier interrupteur, puis les deux navettes sur les bornes prévues. Sur le second mécanisme, raccordez les navettes aux bornes correspondantes et le retour lampe sur L. Les bornes 1 et 2 peuvent être inversées simultanément sans empêcher le fonctionnement. En revanche, les deux navettes doivent rester appairées entre les deux interrupteurs. Une fois les mécanismes fixés dans leurs boîtes, remettez sous tension et testez toutes les positions possibles des deux commandes.
La hauteur habituelle d’installation des interrupteurs se situe entre 0,9 m et 1,30 m du sol. En rénovation, le remplacement à l’identique est souvent plus sûr qu’une modification du circuit. Si les fils sont abîmés, si le tableau est ancien, si les repères sont incohérents ou si vous doutez de l’absence de tension, confiez l’intervention à un électricien.
Dépanner un va-et-vient qui ne réagit pas normalement
Un fonctionnement irrégulier provient souvent d’une navette mal serrée, d’un retour lampe placé sur une borne navette ou d’une phase raccordée sur le mauvais interrupteur. Commencez toujours le diagnostic hors tension. Contrôlez le serrage, l’état des conducteurs dénudés et la correspondance entre les bornes de chaque mécanisme.
| Symptôme | Cause possible | Point à contrôler |
|---|---|---|
| La lampe ne s’allume jamais | Phase absente, retour lampe débranché ou ampoule défectueuse | Alimentation, borne L et raccordement du luminaire |
| Un seul interrupteur semble agir | Navette débranchée ou mal raccordée | Continuité et serrage des deux navettes |
| La lampe reste allumée dans certaines positions | Retour lampe ou phase raccordé sur une borne navette | Phase sur L du premier et retour sur L du second |
| Le disjoncteur déclenche | Conducteur abîmé, mauvais raccordement ou défaut du luminaire | Isolation des fils et état du point lumineux |
Va-et-vient, double allumage ou télérupteur : choisir la bonne commande
Le va-et-vient répond à un besoin précis : deux points de commande pour un même éclairage. Un interrupteur simple commande une lampe depuis un seul endroit. Le double allumage possède deux boutons et pilote deux éclairages indépendants. Lorsqu’il est associé à deux emplacements, son câblage demande deux circuits de commande.
À partir de trois points de commande, un télérupteur est souvent plus adapté. Des boutons-poussoirs commandent alors un relais installé au tableau ou dans une boîte dédiée. Un permutateur peut aussi être placé entre deux va-et-vient pour ajouter un point de commande. Cette solution augmente toutefois le nombre de conducteurs et complique le dépannage. Pour une création neuve, le télérupteur est généralement plus lisible lorsque plusieurs accès doivent commander la même lumière.
