Un interrupteur de volet roulant se raccorde sur un circuit dédié, en respectant les bornes de commande du moteur : montée, descente et phase d’alimentation. Avant toute manipulation, identifiez le type de commande et les conducteurs. Une erreur de branchement peut inverser les sens, empêcher le moteur de fonctionner ou créer un risque électrique.
Identifier le type de volet et l’interrupteur adapté
Avant d’ouvrir le boîtier d’encastrement, vérifiez que votre installation concerne bien un volet roulant filaire. Un interrupteur mural classique ne pilote pas directement un moteur radio. Dans ce cas, la commande communique avec un récepteur et son raccordement dépend du modèle installé.
Quiz : brancher un interrupteur de volet roulant en sécurité
Une seule réponse est correcte par question.
Corrections
Commande filaire, radio ou centralisée : ne pas les confondre
Sur un volet filaire, le câble du moteur arrive généralement dans la boîte d’encastrement ou dans une boîte de dérivation. L’interrupteur envoie la phase vers l’un des deux fils de direction : l’un commande la montée, l’autre la descente. Un volet radio possède un récepteur intégré ou déporté. Son bouton mural peut être sans fil, alimenté par pile ou relié selon une architecture propre au modèle.
Une installation centralisée peut aussi comporter des modules, des relais ou une commande générale. Dans ce cas, remplacer un simple interrupteur par un modèle non compatible peut supprimer la commande groupée ou perturber les autres volets. Relevez les références inscrites sur l’appareillage et consultez la notice du moteur.
Les bornes à repérer sur l’interrupteur

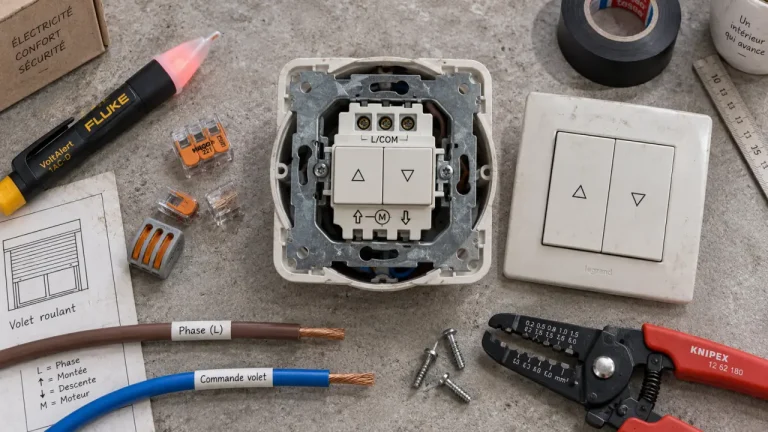

La plupart des interrupteurs de volet roulant filaires comportent une borne commune, souvent marquée L ou COM, ainsi que deux bornes identifiées par des flèches de montée et de descente. Certains modèles utilisent des pictogrammes, d’autres des repères numériques. Ne vous fiez pas uniquement à la couleur des fils : elle aide à comprendre l’installation, mais le repérage des bornes et le schéma du fabricant restent prioritaires.
| Élément | Rôle habituel | Point de vigilance |
|---|---|---|
| Phase d’alimentation | Alimente la borne commune de l’interrupteur | À couper et à contrôler avant l’intervention |
| Fil de montée | Envoie la phase au moteur pour ouvrir le volet | À raccorder sur la borne avec la flèche vers le haut |
| Fil de descente | Envoie la phase au moteur pour fermer le volet | À raccorder sur la borne avec la flèche vers le bas |
| Neutre | Alimente directement le moteur | Ne passe généralement pas par l’interrupteur |
| Terre | Assure la protection du moteur si elle est prévue | Doit rester raccordée sans être interrompue |
Préparer l’intervention sans prendre de risque
Brancher un interrupteur de volet roulant implique d’intervenir sur une installation électrique fixe. Coupez le disjoncteur correspondant au circuit concerné au tableau électrique, puis vérifiez l’absence de tension avec un appareil adapté. Abaisser l’interrupteur mural ne suffit jamais : un fil peut rester alimenté, notamment en présence d’un repiquage ou d’un câblage ancien.
Le matériel utile avant de démonter
- Un tournevis isolé adapté aux vis de l’appareillage ;
- Un vérificateur d’absence de tension conforme à son usage ;
- Une pince à dénuder si les extrémités des conducteurs doivent être reprises ;
- Des connecteurs adaptés si un raccordement doit être refait dans une boîte de dérivation ;
- La notice du moteur et celle de l’interrupteur choisi.
Déposez délicatement la plaque puis le mécanisme, sans tirer sur les fils. Prenez une photo nette du câblage existant avant de débrancher quoi que ce soit. Cette précaution facilite un remplacement à l’identique, mais elle ne dispense pas de comparer le marquage des anciennes et des nouvelles bornes.
Raccorder les fils dans le bon ordre
Une fois l’absence de tension confirmée, raccordez la phase d’alimentation sur la borne commune L ou COM. Branchez ensuite les deux fils de commande du moteur sur les sorties montée et descente, en suivant les flèches gravées sur l’interrupteur. Le neutre et le conducteur de protection ne se connectent habituellement pas sur un interrupteur mécanique standard : ils restent reliés dans le boîtier ou la boîte de dérivation.
Pourquoi l’ordre des fils de commande compte autant
Le moteur reçoit une phase soit sur son fil de montée, soit sur son fil de descente. Ces deux conducteurs ne doivent pas être alimentés simultanément. Un interrupteur de volet roulant adapté évite cette commande double, à condition d’être correctement installé et de ne pas être remplacé par un simple interrupteur va-et-vient.
La tenue mécanique des conducteurs mérite aussi une vérification. Une borne mal serrée peut chauffer, provoquer des coupures intermittentes ou compliquer le dépannage. Dénudez uniquement la longueur indiquée sur l’appareillage, insérez le cuivre jusqu’à la butée et tirez légèrement sur chaque fil pour vérifier qu’il est retenu. Dans une boîte exiguë, disposez les fils en courbes souples plutôt que de les plier brutalement. Un câble forcé près d’une borne subit davantage de contraintes lors de la remise en place du mécanisme.
Si montée et descente sont inversées
Après le remontage et la remise sous tension, actionnez brièvement la commande. Si la touche montée fait descendre le tablier et inversement, coupez de nouveau le courant au disjoncteur. Il suffit généralement de permuter les deux fils de commande sur les bornes montée et descente. Ne tentez pas de corriger le problème en retournant la façade ou en modifiant le câblage du neutre.
Tester le volet et reconnaître les anomalies
Testez le volet sur un cycle partiel, puis vérifiez que chaque commande s’arrête lorsqu’elle est relâchée pour un interrupteur à maintien, ou qu’elle fonctionne selon le mode prévu pour un modèle à position fixe. Replacez ensuite le mécanisme sans pincer les conducteurs, vissez-le droit et remontez la plaque de finition.
- Le volet ne réagit pas : contrôlez le disjoncteur, la présence de phase et la compatibilité de l’interrupteur avec le moteur.
- Le volet fonctionne dans un seul sens : vérifiez le fil correspondant, son serrage et la borne de sortie utilisée.
- Le disjoncteur déclenche : ne réessayez pas ; un défaut de raccordement, d’isolement ou de moteur doit être recherché.
- Le moteur bourdonne sans déplacer le tablier : le problème peut être mécanique ou interne au moteur, pas nécessairement lié à l’interrupteur.
Quand confier le raccordement à un électricien
Faites appel à un professionnel si les couleurs ne correspondent pas aux usages habituels, si plusieurs câbles arrivent dans le boîtier, si l’installation comporte une commande centralisée ou si vous constatez des fils abîmés. C’est également préférable pour ajouter une commande depuis un nouvel emplacement, intégrer un micromodule ou raccorder un volet dans une installation ancienne.
Un branchement propre ne se limite pas à faire bouger le volet. Il doit respecter le schéma du fabricant, laisser les protections intactes et permettre une maintenance sûre. En cas de doute sur l’identification d’un conducteur, laissez le circuit hors tension jusqu’à sa vérification.
