Le branchement d’une prise électrique consiste à raccorder la phase, le neutre et la terre aux bornes correspondantes, sur un circuit adapté et impérativement hors tension. Mais la couleur des fils et le serrage ne suffisent pas : il faut aussi vérifier l’absence de tension, l’état des conducteurs et les protections au tableau. Voici les étapes pour remplacer une prise domestique, avec les situations qui nécessitent un électricien.
Avant le câblage, vérifier ce que le circuit permet
Remplacer une prise existante et ajouter un nouveau point de branchement sont deux opérations différentes. Le remplacement conserve normalement le circuit en place, à condition qu’il soit en bon état et adapté. L’ajout impose de vérifier sa capacité, le nombre de prises déjà raccordées, la section des conducteurs et la protection associée.
La norme NF C 15-100 constitue la référence pour les installations électriques domestiques en France. Elle encadre notamment les circuits, leurs protections et l’implantation des équipements. Une prise neuve ne rend donc pas conforme, à elle seule, une installation ancienne.
Choisir une prise adaptée à son emplacement
Une prise encastrée se fixe dans une boîte intégrée au mur ; une prise en saillie possède un boîtier apparent. Le principe du raccordement reste similaire, mais la fixation, le passage des conducteurs et la protection mécanique diffèrent. Choisissez un matériel compatible avec le support, les conducteurs et les conditions du local.
Dans une salle de bains ou à l’extérieur, l’emplacement et la protection contre l’humidité répondent à des exigences particulières. De même, une prise renforcée destinée à un véhicule électrique nécessite un circuit dédié et des protections adaptées : ce n’est pas un simple remplacement d’appareillage.
Pensez à la prise comme à une brique dans un mur : sa solidité ne compense pas une fondation défaillante. Avant de changer la façade visible, il faut examiner toute la chaîne, depuis la protection au tableau jusqu’aux connexions dans la boîte. Cette approche évite de masquer un conducteur abîmé ou un circuit inadapté derrière une prise neuve.
Mettre hors tension et en vérifier réellement l’absence
Ne démontez pas une prise sous tension. Débranchez les appareils concernés, identifiez le circuit, puis coupez son alimentation au tableau. En cas de repérage incertain, coupez l’alimentation générale. Empêchez toute remise sous tension accidentelle et prévenez les autres occupants.
La position d’un disjoncteur ou l’extinction d’une lampe ne prouve pas l’absence de tension. Le contrôle doit être effectué au point d’intervention avec un vérificateur d’absence de tension adapté, ou VAT, conformément à sa notice. Un tournevis testeur ou un détecteur sans contact ne le remplace pas.
- Vérifiez le fonctionnement du VAT avant son utilisation selon les instructions du fabricant.
- Après la coupure, contrôlez l’absence de tension sur tous les conducteurs concernés, selon la procédure de l’appareil.
- Vérifiez de nouveau le fonctionnement du VAT après le contrôle.
- Maintenez la coupure pendant toute l’intervention, jusqu’au remontage complet.
Si l’accès aux bornes pour cette vérification exige une dépose délicate, ou si vous ne maîtrisez pas le VAT, faites intervenir un électricien. Un multimètre exige un choix correct du mode, des cordons et du calibre ; il ne doit pas servir de solution improvisée pour sécuriser le chantier.
Préparez également un tournevis adapté, une pince à dénuder, l’appareillage et sa notice. Des outils isolés sont une protection complémentaire, jamais une autorisation de travailler sous tension.
Repérer les fils puis raccorder les bornes sans approximation
Une fois l’absence de tension vérifiée, déposez la plaque et dégagez le mécanisme sans tirer sur les conducteurs. Photographiez les connexions avant de les défaire : ce repère peut être utile, mais il ne garantit pas que l’ancien montage était correct. Examinez les isolants, les extrémités et l’intérieur de la boîte.

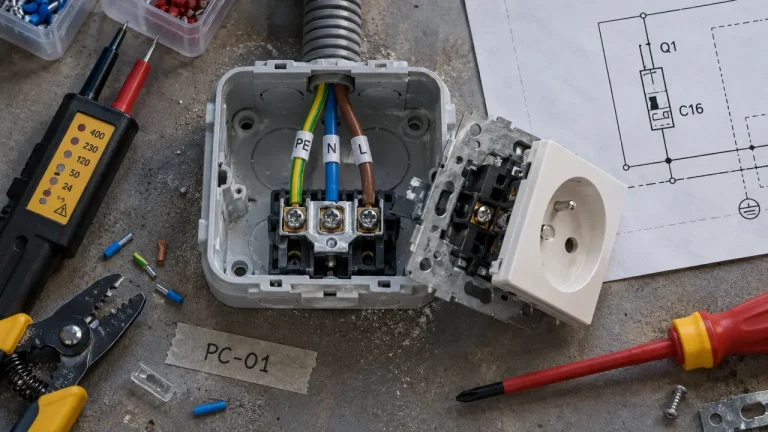

Identifier phase, neutre et terre
Dans une installation respectant le repérage actuel, les conducteurs se distinguent de la façon suivante. Sur une installation ancienne ou modifiée, ne vous fiez pas uniquement aux couleurs : une identification incertaine impose d’arrêter l’intervention.
| Conducteur | Couleur habituelle | Raccordement |
|---|---|---|
| Terre | Vert et jaune | Borne portant le symbole de terre |
| Neutre | Bleu | Borne N, lorsqu’elle est repérée |
| Phase | Souvent rouge, marron ou noir | Borne L, lorsqu’elle est repérée |
Suivez les marquages et le schéma du fabricant plutôt qu’une règle supposée de position droite ou gauche. Ne créez jamais de pont entre neutre et terre. Une prise équipée d’un contact de terre doit être reliée à un conducteur de protection effectif : la présence de la broche ne suffit pas.
Réaliser une connexion ferme, sans cuivre apparent
- Préparez les extrémités. Respectez la longueur de dénudage indiquée sur le mécanisme ou sa notice, sans entailler le cuivre.
- Raccordez chaque conducteur. Insérez-le dans la borne correspondante jusqu’à la profondeur prévue. L’isolant ne doit pas être pincé dans la zone de contact.
- Assurez la tenue. Pour une borne à vis, respectez les consignes de serrage du fabricant. Pour une borne automatique, vérifiez la compatibilité avec le type de conducteur.
- Contrôlez chaque connexion. Une légère traction permet de vérifier que le fil est retenu. Aucun cuivre nu ne doit dépasser de la borne.
Si plusieurs fils arrivent sur la prise, il peut s’agir d’un repiquage alimentant d’autres points. Ne supprimez aucun conducteur et ne placez pas plusieurs fils dans une borne qui ne le permet pas. Respectez sa capacité et la section admissible ; en cas de doute, faites reprendre le raccordement par un professionnel.
Remonter et tester sans confondre fonctionnement et sécurité
Replacez les conducteurs dans la boîte sans les écraser ni forcer sur les connexions. Fixez le mécanisme avec les éléments prévus, puis installez la plaque. L’ensemble doit rester stable lorsqu’on branche ou retire une fiche. Une boîte cassée ou une fixation défaillante doit être réparée avant la remise en service.
Avant de rétablir l’alimentation, vérifiez que la prise est entièrement refermée, qu’aucun outil ne reste sur place et qu’aucune partie conductrice n’est accessible. Remettez ensuite le circuit sous tension depuis le tableau.
Un appareil en bon état peut confirmer que la prise délivre de l’électricité. En revanche, un appareil qui fonctionne ne prouve ni la continuité de la terre ni la conformité du circuit. Ces vérifications nécessitent des mesures et des instruments adaptés ; un testeur de prise courant ne détecte pas tous les défauts.
Si le disjoncteur déclenche, si un bruit inhabituel apparaît ou si vous constatez une odeur ou un échauffement, coupez immédiatement le circuit. N’insistez pas en réarmant plusieurs fois et ne démontez jamais la prise restée sous tension.
Reconnaître les situations qui imposent un électricien
Le remplacement d’une prise suppose de savoir identifier le circuit, vérifier l’absence de tension et apprécier l’état des raccordements. Si l’une de ces compétences manque, confier l’intervention à un professionnel est la décision la plus sûre.
- Les conducteurs sont brûlés, cassants, trop courts ou de fonction incertaine.
- La terre est absente ou sa continuité n’est pas établie.
- La prise présente des traces noires, chauffe ou provoque des coupures.
- La section des câbles ou la protection au tableau paraît inadaptée.
- Le projet concerne un nouveau circuit, une zone humide ou une recharge de véhicule électrique.
Pour préparer son intervention, indiquez l’usage prévu, les anomalies observées et les références de l’appareillage. L’objectif n’est pas seulement d’obtenir une prise qui alimente un appareil, mais un raccordement durable, correctement protégé et adapté à l’installation.
